三維造型分析
⑴ 機組采用三維造型設計方法
在機組的設計過程中直接用三維實體形式來描述設計對象，三維模型可生成具有真實感的渲染圖，可以更清楚地展現一個設計，并有利于找出設計缺陷和驗證設計。在加工槳葉及導葉等一些不規則工件時也利用三維模型轉換為數控加工格式輸入機床進行數控加工。
|
轉子裝配三維設計 |

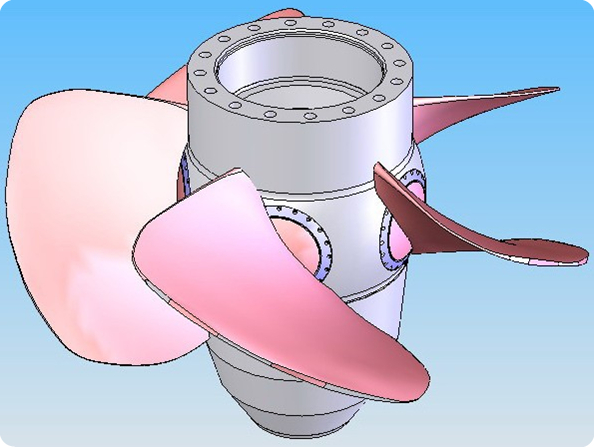

五葉片軸流機轉輪 |
|

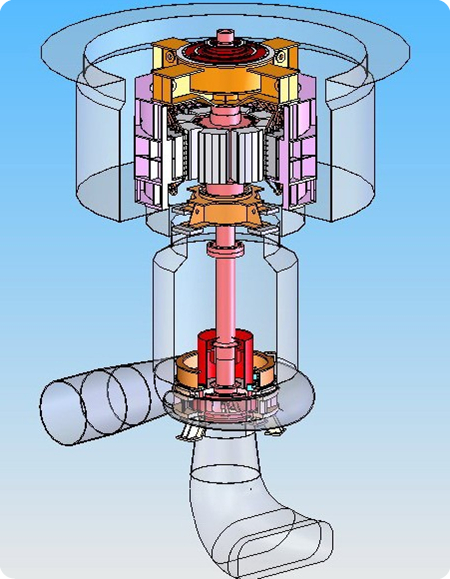

混流式機組的三維初步設計 |
受油器剖面圖 |
⑵ 對復雜部件進行運動仿真和干涉分析
對水輪機轉輪及導水機構等復雜部件進行三維運動仿真和干涉分析，通過這些分析來指導設計和生產。如在轉輪有限的空間內，通過運動仿真和干涉分析后能確保設計的精確性，避免以往傳統設計方法經常出現的組裝時返工等情況的發生，做到一次裝配試驗成功，確保生產周期。
|

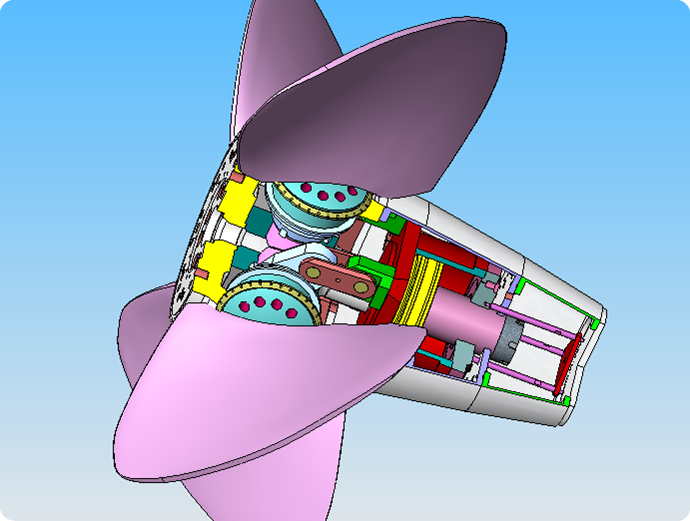

轉輪結構運動仿真 |

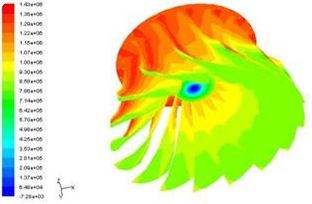

混流式轉輪的流場分析 |
